液壓支架專用壓力傳感器



產品簡介:

采用進口優質彈性材料加工，全不銹鋼一體化結構，介質兼容性好，激光調阻溫度補償，適用溫度范圍寬；長期穩定性好，功耗低，遲滯誤差小，重復性好，采用快速接頭連接，即插即用，便于現場安裝于使用，產品分精密型、通用型、經濟型三款，非常適合礦用液壓機械配套。

產品應用:

礦用液壓支架、礦井綜采系統
提升機、礦井乳化泵
刮板機、輸送機等礦井機械和設備、井下管道壓力

技術參數:

被測介質	氣體 , 液體及蒸汽（對 316L 不銹鋼不腐蝕的一切流體）
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	0 ～ 10kPa…1MPa…60MPa、80MPa、100MPa、120MPa 可選
供電電源	3-12VDC、12VDC、24VDC
輸出信號	2mV/V、1-5mA、4-20mA、0.1-2mA
非線性	0.05%FS
重復性	0.05%FS
準確度	0.1%FS 或 0.2%FS 可選擇
長期穩定性	0.1%FS/ 年
工作溫度	-25 ～ 85℃
零點溫漂	±0.005%FS/℃、±0.01%FS/℃
靈敏度溫漂	±0.008%FS/℃、0.015%FS/℃
響應時間	≤1 毫秒 (10% ～ 90%) （典型值）
輸入阻抗	1650±50Ω、3500±50Ω
絕緣電阻	≥500 MΩ/500VDC
安全過載壓力	200%FS （ 2 倍滿量程）
破壞壓力	500%FS （ 5 倍滿量程）
振動	5～1000Hz ，振幅 2mm，X、Y、Z 每向 30 分鐘，輸出變化小于 0.1%FS
沖擊	50g ； X、Y、Z 三向，每向 20ms ；輸出變化小于 0.1%FS
連接方式	M20×1.5、KJ10、KJ16 快速插接頭
壓力密封方式	全不銹鋼一體化結構
接液材料	膜片： 17-4PH 不銹鋼、過程連接件： 1Cr18Ni9Ti 不銹鋼
外殼防護等級	IP65
電氣引線定義	紅線 - 電源正 黑線 - 電源負 綠線 - 信號正 白線 - 信號負

選型信息:

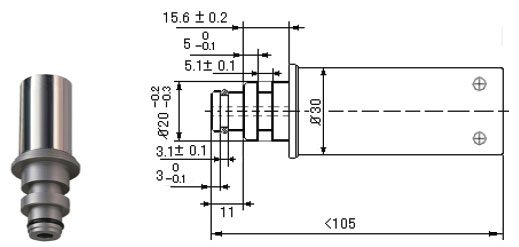

型號：NZ-S240A…
0-20mV 輸出，采用快速插頭結構專門為液壓支架便攜式壓力監測儀、數字壓力計設計，大批量OEM，價格便宜，性能領先同類產品。

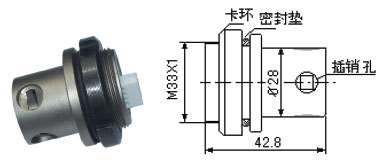

型號：NZ-T230A…
12VDC 供電，1-5mA 輸出。采用快速插頭結構，主要液壓支架電液控制系統、綜采在線監測控制使用，準確度高，壽命長，長期穩定，性能領先同類產品。

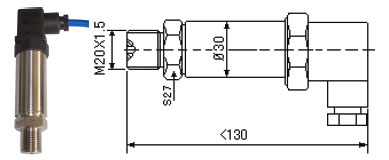

型號：NZ-T230B…
24VDC 供電，4-20mA 輸出，M20×1.5 外螺紋安裝；液壓支架電液控制系統、提升機、輸送機、乳化泵等；準確度高，壽命長，長期穩定，整體性能領先同類產品。

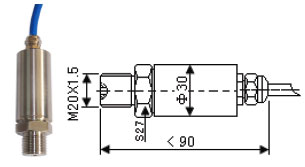

型號：NZ-T230C…
24VDC 供電，4-20mA 輸出，M20×1.5 外螺紋安裝；液壓支架電液控制系統、提升機、輸送機、乳化泵、液位測量等；準確度高，壽命長，長期穩定，性能領先同類產品。直接密封引線輸出。
