工程機械壓力變送器

產品簡介:

工程機械使用的壓力傳感器和變送器是基于MEMS 技術，采用先進的離子束濺射薄膜或硅疊硅鍵合技術，針對重工業存在嚴重的氣穴，液錘和壓力峰值；電源波動大、干擾大、環境惡劣等問題而設計；17-4PH 不銹鋼整體壓力膜片，永無泄漏隱患。壓力溫度一體化設計，高精密壓力溫度自動補償?shù)臄?shù)字電路，具有抗頻繁沖擊、抗過載、抗振動、抗射頻和電磁干擾、耐腐蝕、耐高低溫交替、超長壽命等特點。提供定制服務。

產品應用:

傳動液壓機械、軍用卡車、無人駕駛車輛、裝甲車輛
汽車吊、挖機力矩限制器液壓測量
裝載機電子秤、鏟車電子秤、叉車計量秤液壓測量、農業機械、建筑機械
其它工程機械液壓系統和工業應用

技術參數:

被測介質	氣體 , 液體及蒸汽
壓力類型	絕對壓力、密封參考?jí)毫Α⑼�氣表壓�?/td>
量程	0 ～ 1MPa…16MPa、25MPa、35MPa、40MPa、60MPa、100MPa 之間任意可選
供電電源	5-12VDC 或 7.5-32VDC
壓力輸出信號	5mV/V、0.5-4.5VDC、1-5VDC、4-20mA 總線 CANOPEN 協議
非線性	0.04%FS
重復性	0.02%FS
準確度	±0.1%FS、±0.2%FS、0.5%FS （包含 -40 ～ 105℃ 溫度下的漂移值）
長期穩定性	0.1%FS/ 年（典型值）
工作溫度	-40 ～ 125℃
零點溫漂	≤0.005%FS/℃ 或 ≤0.01%FS/℃
靈敏度溫漂	≤0.008%FS/℃ 或 ≤0.015%FS/℃
響應時間	≤1mS(10% ～ 90%) 典型值
絕緣電阻	≥500 MΩ/100VDC
安全過載壓力	200%FS （ 2 倍滿量程）
破壞壓力	500%FS （ 5 倍滿量程）
振動	5 ～ 1000Hz ，振幅 2mm ， X、Y、Z 每向 30 分鐘，輸出變化小于 0.1%FS
沖擊	50g ； X、Y、Z 三向，每向 20ms ；輸出變化小于 0.1%FS
連接方式	M20×1.5、M18×1.5、M16×1.5、M14×1.5、G1/4、1/4NPT 或指定
接液材料	17-4PH 不銹鋼
相對濕度	0 ～ 95% RH
外殼防護等級	IP67
電氣輸出引線	航空接插件或直接密封引線

選型信息:

型號：NZ-T322E…

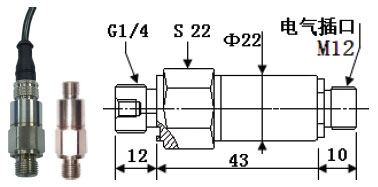

濺射薄膜芯體技術；5VDC 供電，0.5-4.5VDC 電壓輸出；內部單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～105℃溫度下0.25%精度標準，可選擇溫度一體化輸出；G1/4 螺紋國際通用標準，接插件連接，方便現場安裝，超穩定，超長壽命。





型號：NZ-T322H…
濺射薄膜技術，7.5-32VDC 供電，1-5VDC 電壓或4-20mA 電流輸出可選擇，內部單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～105℃溫度下0.25%精度標準，接插件或直接密封引線輸出，方便現場安裝；多種安裝螺紋可選擇。





型號：NZ-T522B…
硅與不銹鋼鍵合熔為一體的技術，高靈敏輸出；強大電路處理能力，單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～105℃溫度下0.25%精度標準。無“O”形圈，無焊縫，高強度； 4-20mA、1-5VDC、0.5-4.5VDC 輸出可選擇；螺紋接口也可自由選擇。





型號：NZ-T522C…
硅與不銹鋼鍵合熔為一體的芯片技術，高靈敏輸出；強大電路處理能力，單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～105℃溫度下0.5%精度標準，無“o 形”圈，無焊縫，高強度；兩線制4-20mA電流環可遠傳，多種螺紋接口自由選擇；直接密封引線，防護等級IP67。





型號：NZ-T522D…
硅與不銹鋼鍵合熔為一體的芯片技術，MEMS 加工高度集成，高靈敏輸出；單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～105℃溫度下0.5%精度標準；無“o”圈，無焊縫，4-20mA、1-5VDC、0.5-4.5VDC 均可選擇。螺紋接口也可自由選擇，Packard 連接器電氣插口；主要應用軍用卡車，無人駕駛車輛，裝甲車輛，燃料監測，傳動裝置和液壓油。





型號：NZ-T522E…
硅與不銹鋼鍵合熔為一體的芯片技術，高靈敏輸出，MEMS 加工高度集成；單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～105℃溫度下0.5%精度標準；無“o”形圈，無焊縫，4-20mA、0.5-4.5VDC可選擇；螺紋接口也可自由選擇；DIN 的Hirschmann 連接器；可OEM 定制。





型號：NZ-T522F…
離子束濺射薄膜或硅硅鍵合的技術，高靈敏輸出，MEMS 加工高度集成，單片機同時采集壓力和溫度信號，精密數字溫壓補償，常溫精度：0.1%；滿足在-40～105℃溫度下0.25%精度標準；總線CANOPEN 協議輸出形式。
