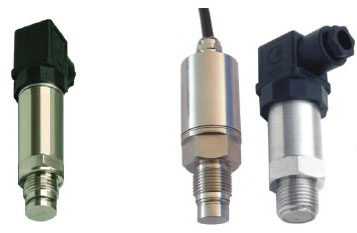

平膜壓力變送器



產品簡介：

平膜壓力變送器是將特殊堅固處理的不銹鋼齊平厚膜片，利用離子束濺射薄膜工藝制作成傳感器，配合高性能智能運算補償電路制作而成；全不銹鋼一體式結構保證了被測介質中堅硬的微粒沖擊不會損壞傳感器膜片；具有防堵塞、耐腐蝕，抗震動、抗微粒沖擊、耐高低溫、壽命長的特點；特別適用于高溫粘稠易堵漿體、野外、強振動、固液混合的流體壓力測量。

產品應用：

泥漿、煤漿、紙漿、原油、瀝青等、油井測量?jī)x器
食品漿料、乳化劑、飲料、牛奶、醫療配藥
環保化工涂料、聚氨酯設備、油漆檢測系統等
其它固液混合體

技術參數：

被測介質	對 17-4PH 、 316L 不銹鋼不腐蝕的氣體和液體
壓力類型	絕對壓力、密封參考?jí)毫Α⑼�氣表壓�?/td>
測量范圍	-100kPa ～ 0 ～ 5kPa…0.3MPa…1MPa…10MPa…150MPa 之間范圍任意可選
供電電源	24VDC （ 12-32VDC ）
輸出信號	4-20mA 、 1-5VDC 、 0-5VDC 、 0-10VDC 可選擇
頻率響應	1.5kHz （典型值）
非線性	0.05%FS
重復性	0.05%FS
準確度	0.1%FS 、 0.2%FS 、 0.5% FS 可選擇
長期穩定性	0.2%FS/ 年（典型值）
工作溫度	-40 ～ 85℃/125℃/150℃/250℃ （加裝水冷式結構 , 耐高溫 1200℃ ）
絕緣電阻	≥500 MΩ/200VDC
安全過載壓力	150%FS （ 1.5 倍滿量程）
破壞壓力	300%FS （ 3 倍滿量程）
連接方式	M20×1.5 、 1/2NPT 或指定
接液材料	膜片： 17-4PH 不銹鋼、 316L 不銹鋼；過程連接件： 1Cr18Ni9Ti
相對濕度	0 ～ 95% RH
外殼防護等級	IP65
電氣接口	赫斯曼插件或者直接密封引線

選型信息：

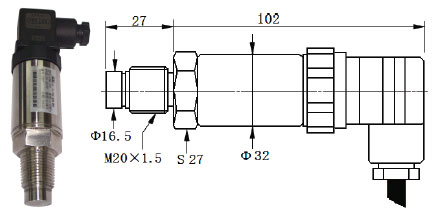

型號：NZ-T232C…
高強度不銹鋼感壓膜片，抗尖利石粒、小金屬粒沖擊，可測量高溫粘稠流體、橡膠類固體、固液混合體的壓力；電氣接口：DIN 的Hirschmann 連接器；我們的設計團隊可為您設計各種尺寸的膜片和外形。

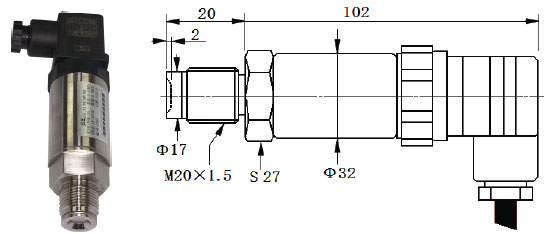

型號：NZ-T232D…
離子束濺射薄膜技術，高強度不銹鋼內弧形壓力膜片，膜片內弧節省安裝空間；抗尖利小金屬粒、石粒沖擊、抗震動，壽命長。

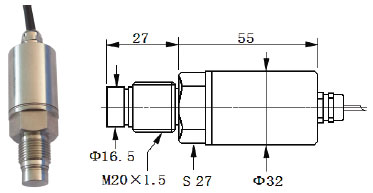

型號：NZ-T232E…
離子束濺射薄膜技術，高強度不銹鋼大齊平膜片，抗尖利小金屬粒、石粒沖擊、抗振動、壽命長；金屬密封端子直接引線，防護等級IP67.

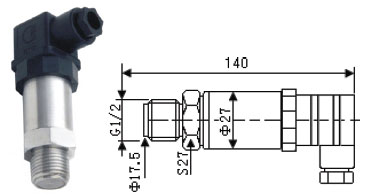

型號：NZ-T127H…
硅壓阻技術，進口敏感元件，精密封裝，激光調阻補償，不銹鋼衛生隔膜；缺點是膜片較薄，不能長期適應有尖利物的測量場合；抗振動，抗干擾，主要用于壓力比較小的測量場合；Hirschmann 連接器引線，防護等級IP65。
