NZ-XSDE多通道熱工數顯表

內容

代碼說明

NZ-XSDE-3

標準配置 3 路輸入； 0.2 級顯示精度；測控速度（ 0.2 秒 × 通道數）；

NZ-XSDE-4

標準配置 4 路輸入； 0.2 級顯示精度；測控速度（ 0.2 秒 × 通道數）；

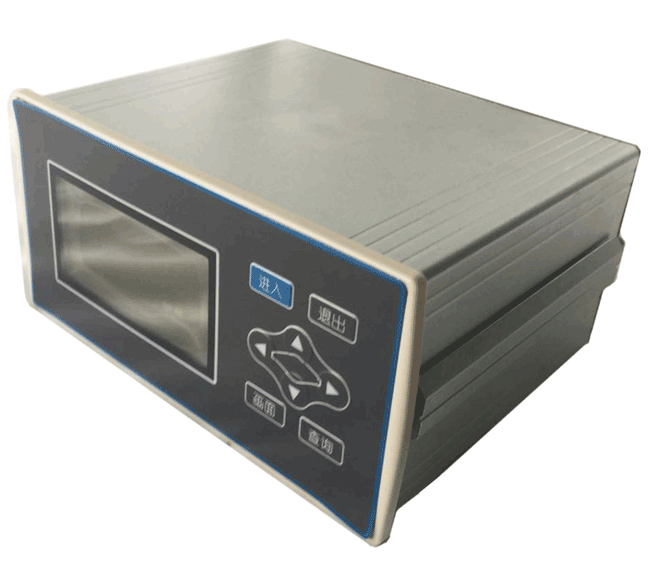

外形尺寸

160 × 80 × 125mm 開孔尺寸： 152 × 75

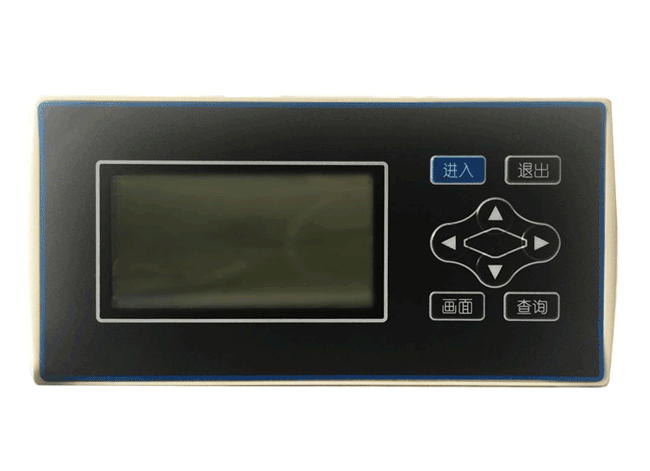

面板規格

3 英寸白底黑字液晶屏（ 128 × 64 ）

輸入信號（ 注① ）

全切換輸入，通過參數設置選擇輸入信號

熱電偶（ K/S/R/B/N/E/J/T/WR325/WR526 ）；

熱電阻（ Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2 ）；

電壓（（ 0 ～ 5 ） V/ （ 0 ～ 10 ） V/ （ 1 ～ 5 ） V ）；

電流（（ 4 ～ 20 ） mA/ （ 0 ～ 20 ） mA ）；

毫伏（（± 20mV ） / （± 100 ） mV ）；

遠傳壓力表（ 40 Ω～ 370 Ω）

遠傳壓力表

報警（選件） (250V AC/3A ，阻性負載 )

T0

無繼電器輸出

T4

4 點繼電器輸出為常開常閉

T8

8 點繼電器輸出為常開常閉

變送路數 （選件）

□

1 ～ 4 ，表示 1 ～ 4 路變送輸出。沒有變送不選此項。

變送類型 （選件）

（分辨率： 1/3000 ；負載能力： 600 Ω）（只能選擇一種輸出類型）

A1

電流輸出 (4 ～ 20)mA 、 (0 ～ 10)mA 、 (0 ～ 20)mA

A2

電壓輸出 (1 ～ 5)V 、 (0 ～ 5)V

A3

電壓輸出 (0 ～ 10)V

外供電源 （選件）

（zui多可選擇 1 路外供電源）

B1

24V ± 5% 50mA 以下

B 1G

24V ± 5% 100mA 以下

BN

其它規格電源

通訊 / 打印接口（選件） （通訊速率： 2400 、 4800 、 9600 、 19200 ）（通訊地址： 0 ～ 99 ）（通訊和打印只能二選一）

MS1

RS232 接口 可通過軟件設置選擇 TCASCII 或 Modbus-RTU

MS2

RS485 接口 可通過軟件設置選擇 TCASCII 或 Modbus-RTU

P

打印接口

電源規格

V0

100-240V AC 50/60 Hz
