NZ5740系列四路數顯表 針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統。
• 四屏LED數碼顯示。
• 可同時檢測4路測量信號，各輸入通道測量信號互不干擾。
• 具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
• 可帶8路分別報警輸出功能或4路分別變送輸出功能。
• 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
• 儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
• 帶DC24V饋電輸出，為現場變送器配電。
• 輸入、輸出、電源、通訊相互之間采用光電隔離技術。
• 參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。
| 儀表選型 |
|
NZ5740□-□-□/□/□/□( )-□-( ) 4回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ |

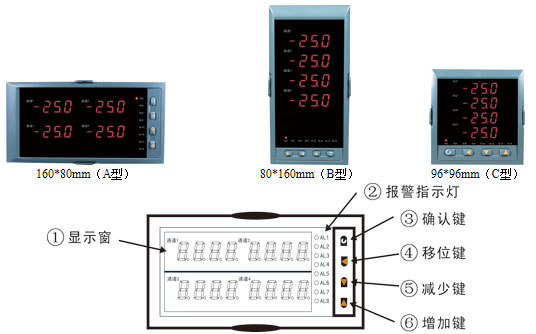

| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
|
A B C |
160*80*136mm（橫式） 80*160*136mm（豎式） 96*96*136mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ③變送輸出 | |||
| 代碼 | 輸出類型（輸出方式） | ||
|
X 0 1 2 3 4 5 00 01 02 03 04 05 8 |
無輸出 4-20mA(統一變送) 1-5V(統一變送) 0-10mA(統一變送) 0-5V(統一變送) 0-20mA(統一變送) 0-10V(統一變送) 4-20mA(分別變送) 1-5V(分別變送) 0-10mA(分別變送) 0-5V(分別變送) 0-20mA(分別變送) 0-10V(分別變送) 特殊規格 |
||
| ④報警輸出（繼電器接點輸出） | |||
| 代碼 | 報警通道 | ||
|
X 1 2 |
無輸出 統一報警 分別報警 |
||
| ⑤通訊輸出 | |||
| 代碼 | 通訊接口（通訊協議） | ||
|
X |
無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 |
||
| ⑥饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓） | ||
|
X 1P 2P |
無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。 |
||
| ⑦供電電源 | |||
| 代碼 | 電壓范圍 | ||
|
A D |
AC100-240V(50/60Hz) DC 20-29V |
||
| ⑧備注(無可省略) | |||
| 備注： |
|
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、NZ5740C型儀表同時帶變送和報警輸出時，報警只能帶4個。 3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NZ5740A-27-00/X/D1/X-A(4～20mA分別變送輸出)。 例2：NZ5740A-14-X/2/X/1PX-A(分別報警輸出)。 |

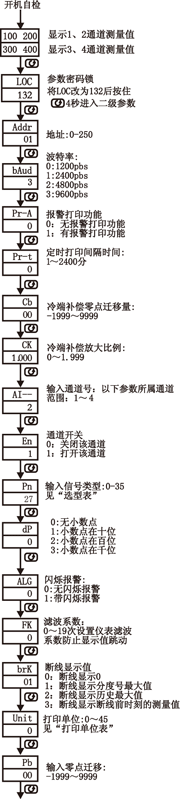

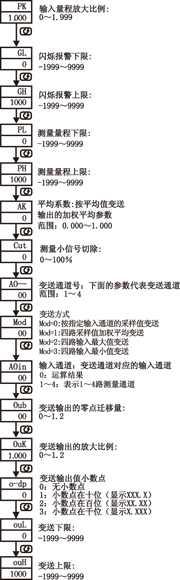

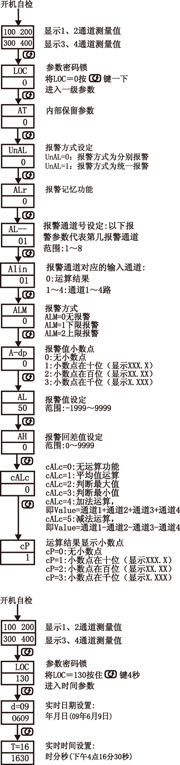

參數功能：
注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

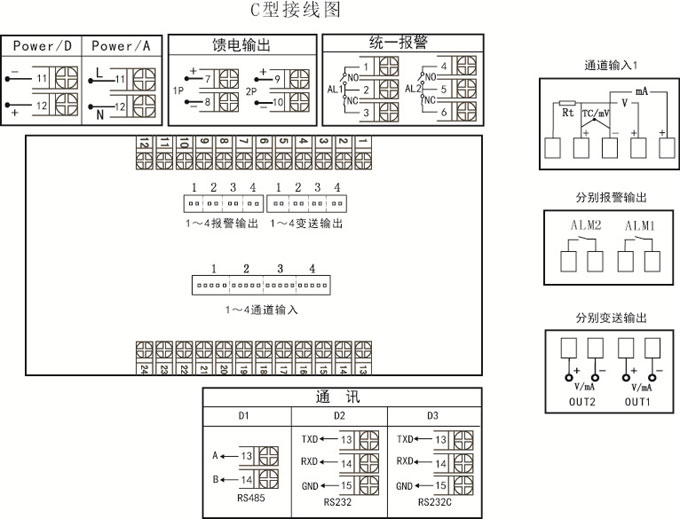

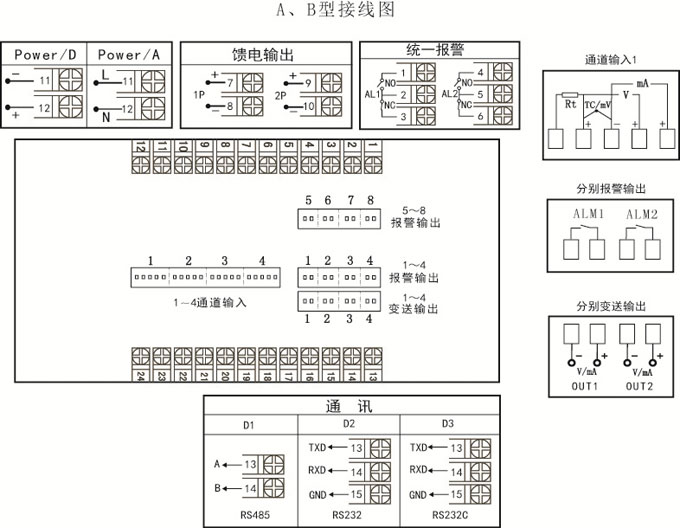

儀表接線圖：
注：
1、上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
2、統一變送輸出的接線端子在1號輸出端子上。
