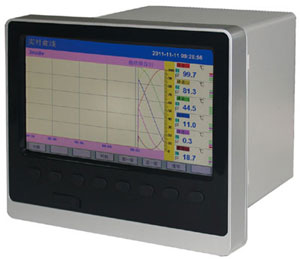

NZ8700系列7英寸彩色寬屏無紙記錄儀

測量輸入

輸入信號

電流： 0~20mA、0~10mA、4~20mA、0~10mA 開方、4~20mA 開方

電壓： 0~5V、1~5V、0~10V、± 5V、0~5V 開方、1~5V 開方、0~20 mV、0~100mV、± 20mV、± 100mV

熱電阻： Pt100、Cu50、Cu53、Cu100、BA1、BA2

線性電阻： 0~400Ω

熱電偶： B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

輸出

輸出信號

模擬輸出：4~20mA （負載電阻≤ 380Ω）、0~20mA （負載電阻≤ 380Ω）、0~10mA （負載電阻≤ 760Ω）、
1~5V （負載電阻≥ 250KΩ）、0~5V （負載電阻≥ 250KΩ）、0~10V （負載電阻≥ 500KΩ）

報警輸出：繼電器常開觸點輸出，觸點容量 1A /250VAC （阻性負載）
（！注：當負載超過繼電器觸點容量時，請不要直接帶負載）

饋電輸出： DC24V ± 1 ，負載電流 ≤ 250mA

通訊輸出： RS485/RS232 通訊接口，波特率 1200~57600bps 可設置， 采用標準 MODBUS RTU 通訊協議，RS-485 通訊距離可達 1 公里 ；
RS-232通訊距離可達：15米；EtherNet通訊接口，通訊速率為10M，（只適用于局域網）

綜合參數

測量精度

0.2%FS ± 1d

采樣周期

1 秒

設定方式

面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。

顯示方式

7 英寸 800*480 點陣寬屏 TFT 高亮度彩色圖形液晶顯示， LED 背光、畫面清晰、寬視角，屏幕亮度可以自由調節；
顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等

數據備份

支持 U 盤和 SD 卡進行數據備份與轉存，最大容量為 8GB ，支持 FAT、FAT32 格式

存儲容量

內部 Flash 存儲器容量 64M Byte

記錄間隔

1、2、4、6、15、30、60、120、240 秒九檔可供選擇。

存儲長度

24 天（間隔 1 秒時）— 5825 天（間隔 240 秒時）

計算公式：記錄時間（天）

（注：通道數的計算：程序將通道數劃分為 4、8、16、32、64 五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數。例如：儀表通道數是 12 路，公式中通道數以 16 計算）

使用環境

環境溫度： -10 ～ 50 ℃；
相對濕度： 10 ～ 90%RH （無結露）； 避免強腐蝕氣體。（！注：若現場環境惡劣，定貨時務必特殊說明）

工作電源

AC85 ～ 264V( 開關電源 ) ，
頻率范圍： 50 ～ 60HZ ，
最大功耗： 20VA
