超聲波流量/熱量模塊 NZ-TUC-2000M
發布時間：2016-6-11 9:43:26

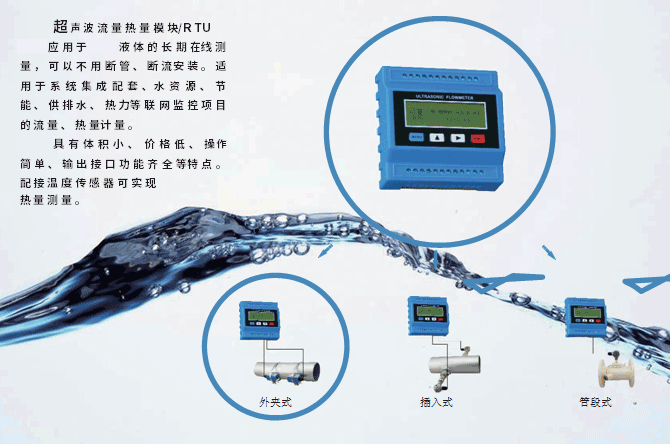

NZ-TUF-2000M超聲波流量熱量模塊 / RTU 應用于液體的長期在線測量， 可以不用斷管、斷流安裝。主機采用導軌安裝， 傳感器安裝在被測管道上， 主機和傳感器用超聲波流量計專用電纜連接， 即可實現流量測量， 配接溫度傳感器可實現熱 量測量。
應用于系統集成配套、水資源、節能、供排水、熱力等聯網監控項目的流量、熱量計量。
功能多 1路4-20mA輸出可作為流量/熱量變送器 ;2路OCT輸出可作為流量/熱量開關;3路4-20mA輸入可作為數據采集器 ;2路3線制PT-100電阻信號輸入可作為熱量表
傳輸距離遠 組網快捷 一次表與二次表之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000 米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波熱量表 專用電纜成本高、抗干擾能力差、傳輸距離短等問題
高精度測量 線性度優于0.5%,重復性精度優于0.2%，測量精度優于±2%
測量范圍大 選用不同型號的傳感器，可實現口徑DN15-DN6000mm管道流量和熱量的測量
NZ-TUF-2000M超聲波流量模塊 基本參數：
|
類 別 性 能 、 參 數 |
||
|
主 機 |
原 理 |
超聲波時差原理， 4 字節 IEEE754 浮點運算 |
|
精 度 |
流量： 優于± 1 % |
|
|
操 作 |
4 鍵輕觸鍵盤 |
|
|
信號輸出 |
1 路 4 - 20mA 電流輸出， 阻抗 0 ~ 1K ， 精度 0 . 1 % |
|
|
1 路 OCT 脈沖輸出（ 脈沖寬度 6 ~ 1000ms ， 默認 200ms ） |
||
|
1 路繼電器輸出 |
||
|
信號輸入 |
3 路 4 - 20mA 電流輸入， 精度 0 . 1 % ， 可采集溫度、壓力、液位等信號 |
|
| 可連接三線制 PT100 鉑電阻， 實現熱量測量 | ||
|
數據接口 |
隔離 RS485 串行接口， 可通過 PC 電腦對流量計進行升級， 支持 MODBUS 等協議 |
|
|
專用電纜 |
定制雙絞線， 一般情況下限于 50 米； 選用 RS485 通訊， 傳輸距離可達千米以上 |
|
|
管道情況 |
管 材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、 PVC 、鋁、玻璃鋼等質密的管道， 允許有襯里 |
|
管 內 徑 |
15 ~ 6000mm |
|
|
直 管 段 |
傳感器安裝點zui好滿足： 上游 10D ， 下游 5D ， 距泵出口 30D （ D 為管徑） |
|
|
測量介質 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
溫度：- 30 ~ 160 ℃ |
|
|
濁 度 |
10000ppm 且氣泡含量小 |
|
|
流 速 |
0 ~ ± 10m / s |
|
|
工作環境 |
溫 度 |
主機：- 20 ~ 60 ℃； 流量傳感器：- 30 ~ 160 ℃ |
|
濕 度 |
主機： 85 % RH ； 流量傳感器： 可浸水工作， 水深≤ 2 m （ 注： 傳感器灌膠后） |
|
|
電 源 |
DC8 - 36V 或 AC10 ~ 30V |
|
|
功 耗 |
1 . 5W |
|
NZ-TUF-2000M1超聲波流量模塊 測量組成圖：
NZ-TUF-2000M超聲波流量模塊 選型表：
