NZ-YL大氣壓力變送器由電源模塊、變送模塊、數據處理模塊等組成。外型小巧輕便，便于攜帶和連接，用戶接口簡潔、方便。

⊙ 外型規格

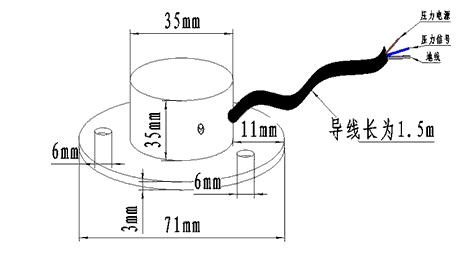

外型小巧輕便，美觀堅固，便于攜帶和組裝，規格如下圖：

⊙ 材質

采用優質鋁合金型材，外部進行電鍍噴塑處理， 具 有防雨、防腐蝕、抗老化、抗強磁干擾能力。

⊙ 適用范圍

采用電路模塊技術開發變送器，用于實現對環境壓力的測量，輸出標準的電壓信號，方便使用。可用于環境、溫室、養殖等的環境測量。

⊙ 功能特點

◆ 外型美觀、小巧、安裝方便

◆ 測量精度高

◆ 低功耗，節能安全

◆ 結構設計合理，符合科研要求

◆ 故障率低，技術成熟，性能穩定

⊙ 固定方式

采用法蘭安裝方法，螺紋法蘭連接使傳感器下部 管件牢牢固定在法蘭盤上，底盤 Φ 71mm ，在 Φ 55mm 的圓周上開三個均 Φ 6mm 的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器保持在最佳水平度，確保壓力數據的準確性。

⊙ 技術參數


◆ 測量參數：大氣壓力

◆ 單　　位： KPa

◆ 測量范圍： 30 ～ 110KPa

◆ 工作環境： -20 ～ 85 ℃

◆ 測量精度： 15 位

◆ 供　　電： 7V ～ 24V

◆ 輸出信號：

電壓型： 0V ～ 2.0V DC

電流型： 0mA ～ 20mA

485 型： Modbus-RTU

◆ 穩定時間：通電后 1 秒；

◆ 響應時間： < 1 秒；

◆ 外 觀：金屬防護殼體

◆ 電纜長度：標準為 1.5m

◆ 防水等級： IP55

◆ 重 量： 375g

電壓輸出公式：

大氣壓力（ Kpa ） = （電壓輸出值 /2V ） *80+30

電流輸出公式：

大氣壓力（ Kpa ） = （電壓輸出值 /20mA ） *80+30
