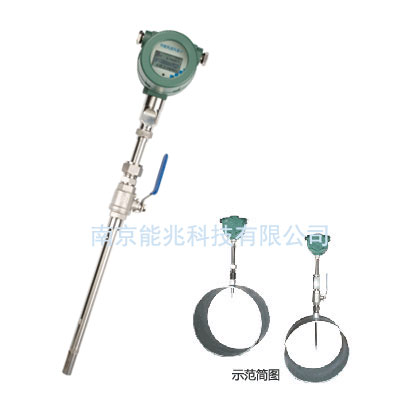

RM50B系列插入式壓縮空氣流量計 耐溫 zui gao 100度，是用于測量“干燥后的壓縮空氣”質量流量的經濟型壓縮空氣流量計；



適用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門；其特點是可靠性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，測量精度高，無須溫壓補償；



在大管徑，低流速，流量范圍變化大及特小流量測量方面具有明顯優勢；鑒于以上特點，它也可以方便的作為流量與流速開關使用；



該插入式氣體質量流量計使管徑大、壓力低的流量（速）測量變得簡單易行。



RM50B系列壓縮空氣流量計是基于熱擴散原理而設計的，采用恒溫差法對氣體進行準確測量；具有體積小、數字化程度高、安裝方便，測量準確等優點；



傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度 T1 ；另一個傳感器自加熱到高于介質溫度 T2 ，它用于感測流體流速，稱為速度傳感器。該溫度Δ T=T2-T1 ， T2>T1 ，當有流體流過時，由于氣體分子碰撞傳感器并將 T2 的熱量帶走，使 T2 的溫度下降，若要使Δ T 保持不變，就要提高 T2 的供電電流，氣體流動速度熱快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。





技術優勢：



• 質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。

• 寬量程比，可測量流速高至 100Nm/s（量程可提高，購買時特別說明），低至 0.5Nm/s 的氣體，可以用于氣體檢漏。

• 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

• 安裝維修簡便。

• 數字化設計。整體數字化電路測量，測量準確、維修方便。

• 采用 RS-485 通訊可以實現工廠自動化、集成化。

• 寬屏液晶顯示，直讀瞬時流量、流速與累積流量



應用場合：

■干燥過后的壓縮空氣流量的測量。


參數介紹：



性能	技術參數
結構形式	插入式
測量介質	干燥過后的壓縮空氣
管徑范圍	DN50～4000mm
流速范圍	0.5～100 Nm/s(量程可提高，購買時需注明，可提到200NM/S)
準確度	±3%
工作溫度	傳感器：-20～+100℃  轉換器：-20～+45℃ 說明： 選型時溫度范圍：-20～+50℃ 具體是指傳感器正常工作溫度在50℃以下； 選型時溫度范圍：-20～+100℃ 具體是指傳感器正常工作溫度在100℃以下；
工作壓力	介質壓力≤ 1.6MPa
供電電源	電壓DC24V / 電流≥1A ；（可定制成AC220V≤ 18W）
響應速度	1s
輸出信號	4-20mA(光電隔離，zui大負載500Ω）、脈沖 、RS-485(光電隔離）、HART協議
報警	1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC
供貨類型	分體結構、一體化結構
管道材質	碳鋼 、不銹鋼、塑料等
現場顯示	四行 漢字液晶顯示
顯示內容	質量流量、標況體積流量、累積流量、標準時間
防護等級	IP65
傳感器材質	不銹鋼
