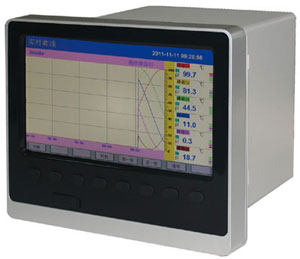

7英寸彩色寬屏無紙記錄儀 NZ8700
發布時間：2017-8-8 17:27:10
NZ8700系列7英寸彩色寬屏無紙記錄儀，主要用來對現場數據進行采集與記錄，該儀表采用 7 英寸 800*480 點陣寬屏 TFT 高亮度彩色圖形液晶顯示，LED 背光、畫面清晰、寬視角，屏幕亮度可以自由調節；性價比極高 ！
48 路全切換輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等），非標可定制到60路輸入；可帶 18 路報警輸出， 12 個變送輸出， RS232/485 通訊接口，以太網接口，微型打印機接口和 USB 接口， SD 卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使 NZ8700無紙記錄儀具有更高的性能價格比。
主要技術參數
|
測量輸入 |
|
|
輸入信號 |
電流： 0~20mA、0~10mA、4~20mA、0~10mA 開方、4~20mA 開方 |
|
電壓： 0~5V、1~5V、0~10V、± 5V、0~5V 開方、1~5V 開方、0~20 mV、0~100mV、± 20mV、± 100mV |
|
|
熱電阻： Pt100、Cu50、Cu53、Cu100、BA1、BA2 |
|
|
線性電阻： 0~400Ω |
|
|
熱電偶： B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 |
|
|
輸出 |
|
|
輸出信號 |
模擬輸出：4~20mA （負載電阻≤ 380Ω）、0~20mA （負載電阻≤ 380Ω）、0~10mA （負載電阻≤ 760Ω）、 |
|
報警輸出：繼電器常開觸點輸出，觸點容量 1A /250VAC （阻性負載） |
|
|
饋電輸出： DC24V ± 1 ，負載電流 ≤ 250mA |
|
|
通訊輸出： RS485/RS232 通訊接口，波特率 1200~57600bps 可設置， 采用標準 MODBUS RTU 通訊協議，RS-485 通訊距離可達 1 公里 ； |
|
|
綜合參數 |
|
|
測量精度 |
0.2%FS ± 1d |
|
采樣周期 |
1 秒 |
|
設定方式 |
面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
|
顯示方式 |
7 英寸 800*480 點陣寬屏 TFT 高亮度彩色圖形液晶顯示， LED 背光、畫面清晰、寬視角，屏幕亮度可以自由調節； |
|
數據備份 |
支持 U 盤和 SD 卡進行數據備份與轉存，最大容量為 8GB ，支持 FAT、FAT32 格式 |
|
存儲容量 |
內部 Flash 存儲器容量 64M Byte |
|
記錄間隔 |
1、2、4、6、15、30、60、120、240 秒九檔可供選擇。 |
|
存儲長度 |
24 天（間隔 1 秒時）— 5825 天（間隔 240 秒時）
計算公式：記錄時間（天） （注：通道數的計算：程序將通道數劃分為 4、8、16、32、64 五檔，當儀表通道數落在兩檔之間時，以大的數作為計算的通道數。例如：儀表通道數是 12 路，公式中通道數以 16 計算） |
|
使用環境 |
環境溫度： -10 ～ 50 ℃； |
|
工作電源 |
AC85 ～ 264V( 開關電源 ) ， |

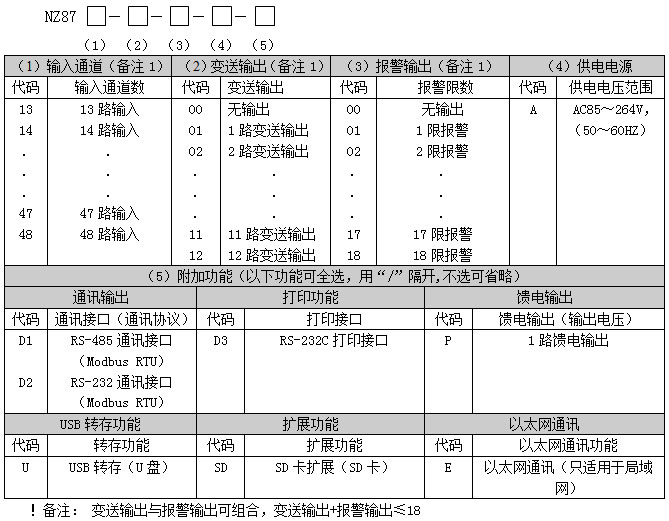

選型表：

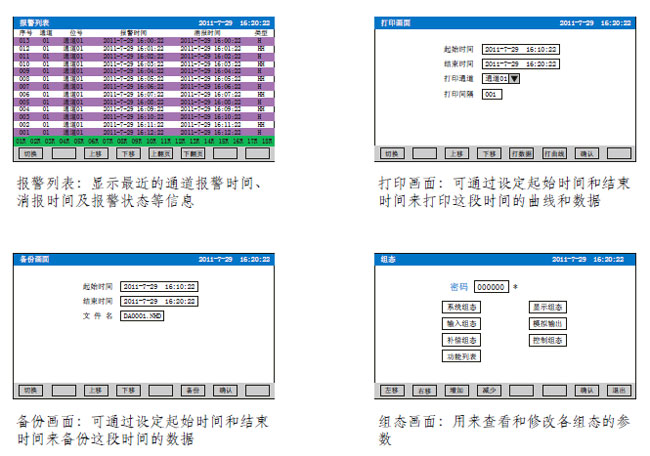

顯示畫面：
